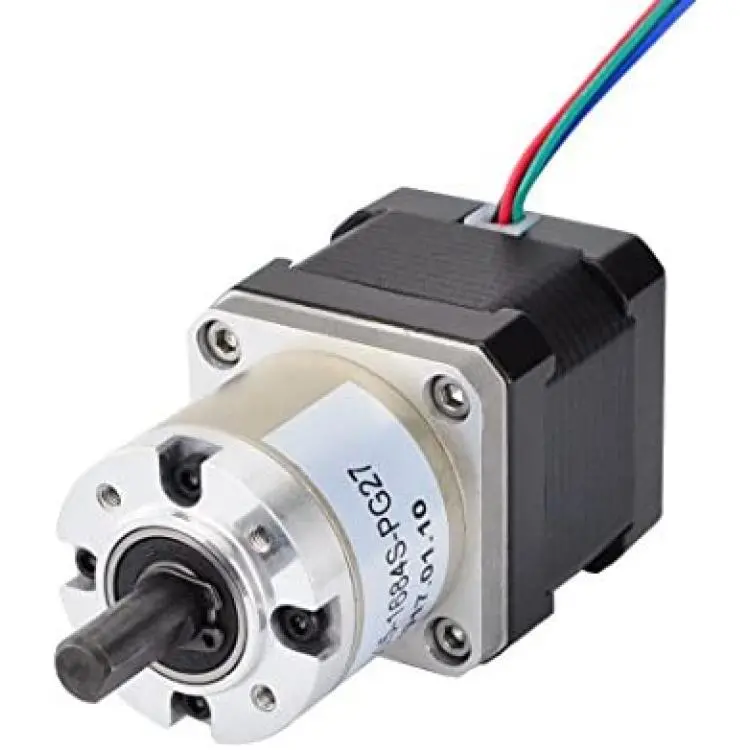

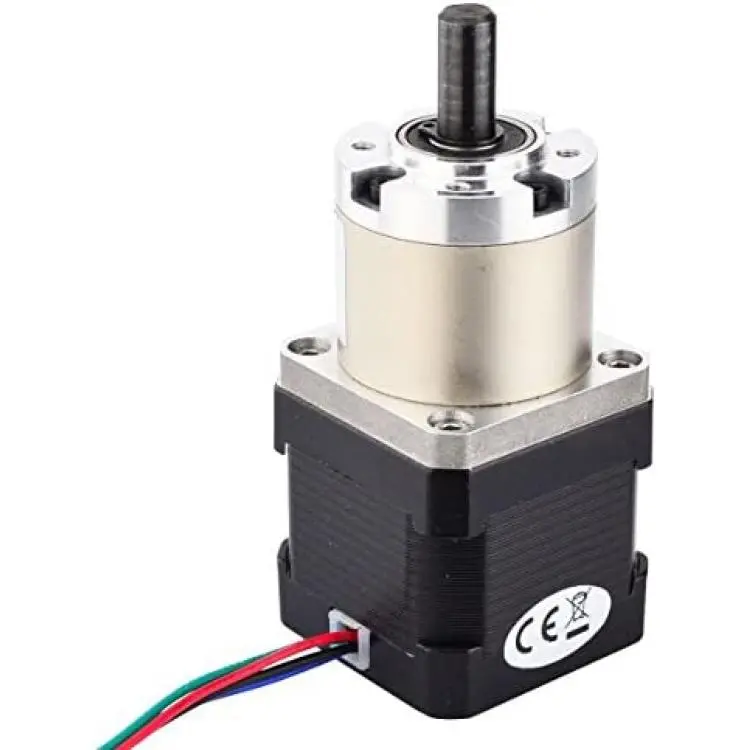

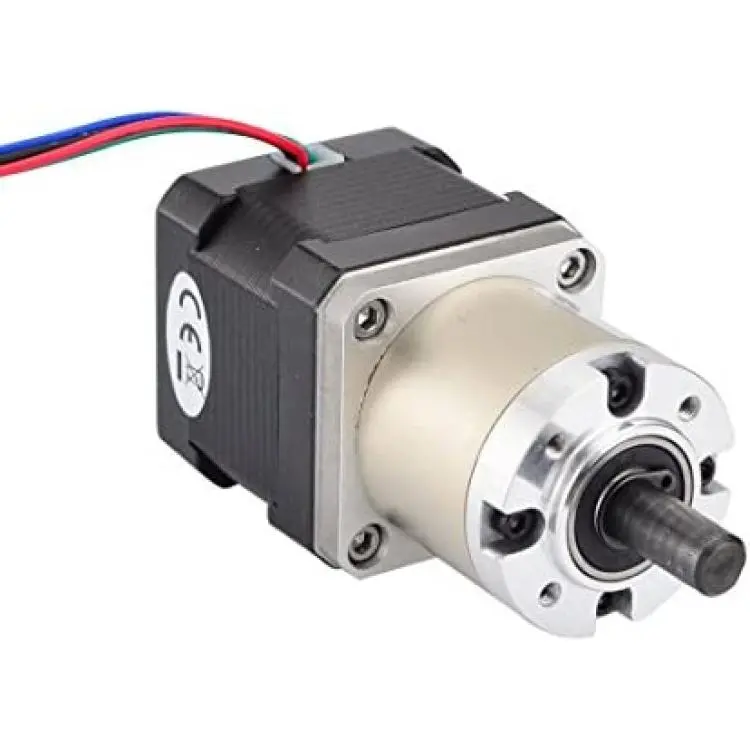

Boîte de vitesses planétaire Nema 17 moteur pas à pas 1.68A pour DIY CNC Robot 3D Imprimante

Moteur Nema 17 coupleur engrené populaire avec corps de taille moyenne et couple élevé. Il est équipé d'un réducteur planétaire avec un rapport de transmission de 26,85:1, atteignant une résolution de 0,067° d'angle d'étape. C'est une bonne solution pour les applications nécessitant des vitesses de rotation très faibles et/ou beaucoup de couple.

Caractéristiques électriques

* Numéro de pièce du fabricant : 17HS15-1684S-PG27
* Type de moteur : Bipolaire pas à pas
* Angle d'étape : 0,067°
* Couple de maintien : 3 Nm
* Courant/phase nominal : 1,68 A
* Résistance de phase : 1,65 ohms
* Tension recommandée : 12-24 V
* Inductance : 3,2 mH ± 20 % (1 kHz)

Caractéristiques de la boîte de vitesses

* Type de boîte de vitesses : Planétaire
* Rapport de transmission : 26,85:1
* Efficacité : 81 %
* Recul à vide : 1°
* Couple maximal admissible : 3 Nm (425 oz-in)
* Moment admissible : 5 Nm (708 oz-in)
* Charge axiale maximale sur l'arbre : 50 N
* Charge radiale maximale sur l'arbre : 100 N

Caractéristiques physiques

* Taille du cadre : 42 x 42 mm
* Longueur du moteur : 40 mm
* Longueur de la boîte de vitesses : 35 mm
* Diamètre de l'arbre : 8 mm
* Longueur de l'arbre : 20 mm
* Longueur du D-cut : 15 mm
* Nombre de broches : 4
* Longueur des broches : 500 mm
* Poids : 510 g

Connexion:

Noir(A+), Vert(A-), Rouge(B+), Bleu(B-)

Avertissement:

Assurez-vous que le moteur est connecté à un contrôleur de commande à courant constant ou à une commande en pas avant de tester le moteur. La connexion directe du moteur à une alimentation électrique détruira le moteur.
