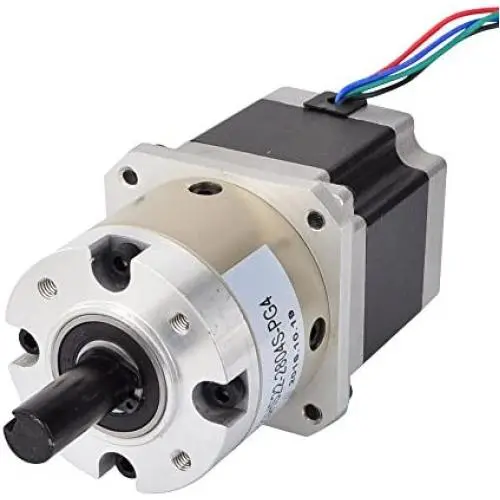

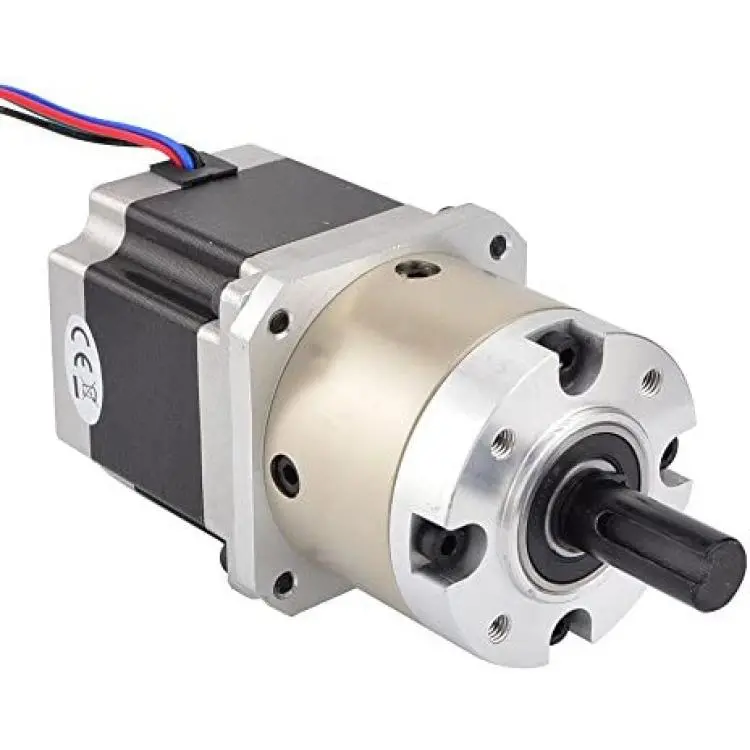

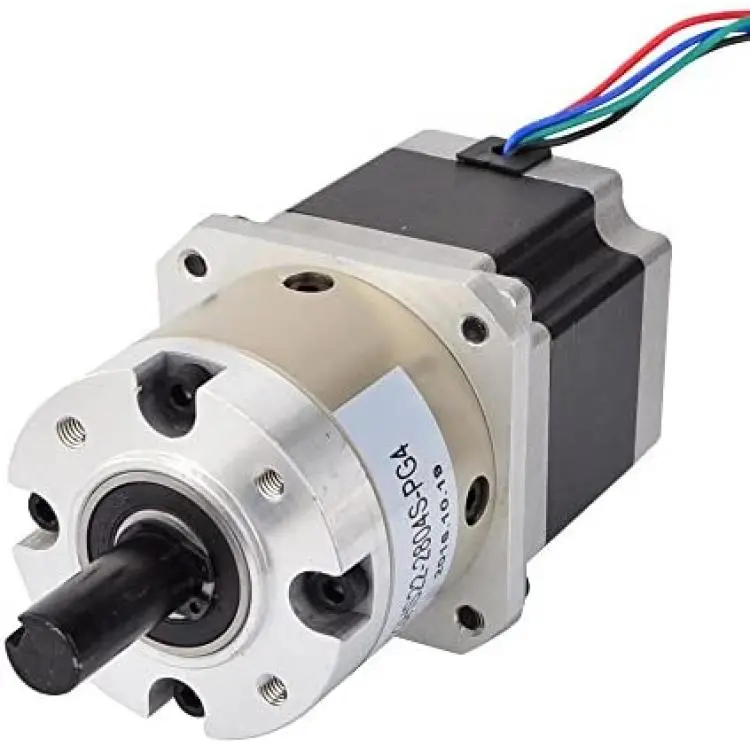

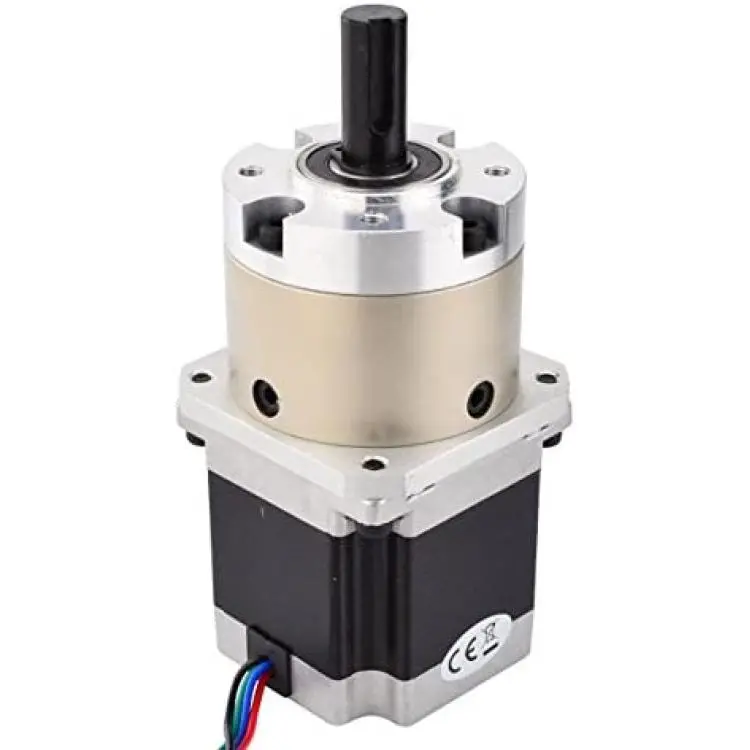

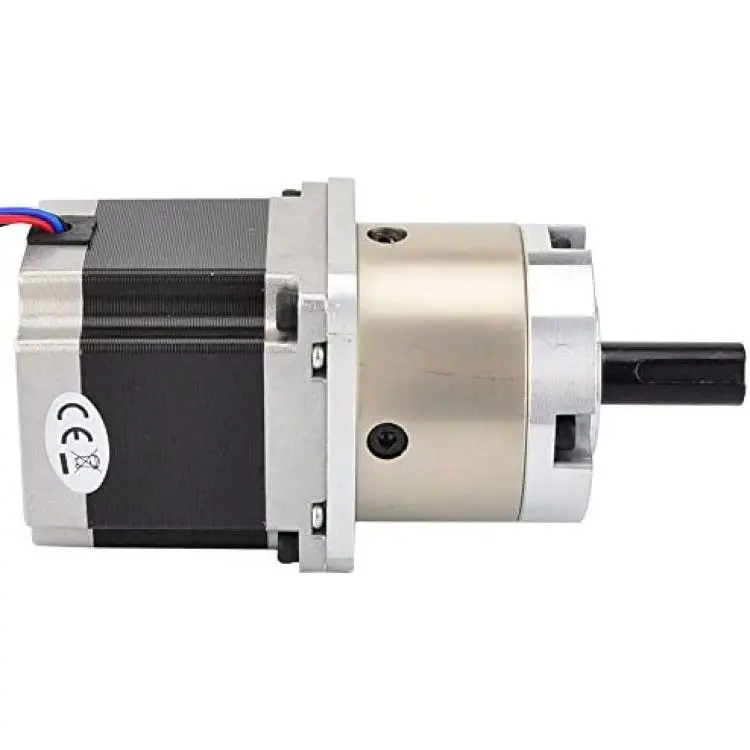

Boîte de vitesses planétaire Néma 23 moteur pas à pas 2.8A pour CNC tour routeuse DIY STEPPERONLINE 4:1

Ce moteur pas à pas NEMA 23 haute précision dispose d'un réducteur planétaire intégré avec un rapport de transmission de 4,25:1, la résolution atteignant 0,42° d'angle d'étape. C'est une bonne solution pour les applications qui nécessitent des vitesses de rotation très faibles et/ou un couple important.

**Caractéristiques électriques**

* Numéro de pièce du fabricant : 23HS22-2804S-PG4
* Type de moteur : Bipolaire pas à pas
* Angle d'étape : 0,42°
* Couple de maintien : 4,78 Nm
* Courant nominal/par phase : 2,8 A
* Résistance de phase : 0,9 ohms
* Tension recommandée : 24-48 V
* Inductance : 2,5 mH ± 20 % (1 kHz)

**Caractéristiques du réducteur**

* Type de réducteur : Planétaire
* Rapport de transmission : 4,25
* Efficacité : 90 %
* Recul à vide : <= 1,5°
* Couple maximal admissible : 20 Nm (2832 oz-in)
* Couple admissible : 30 Nm (4248 oz-in)
* Charge axiale maximale du arbre : 100 N
* Charge radiale maximale de l'arbre : 200 N

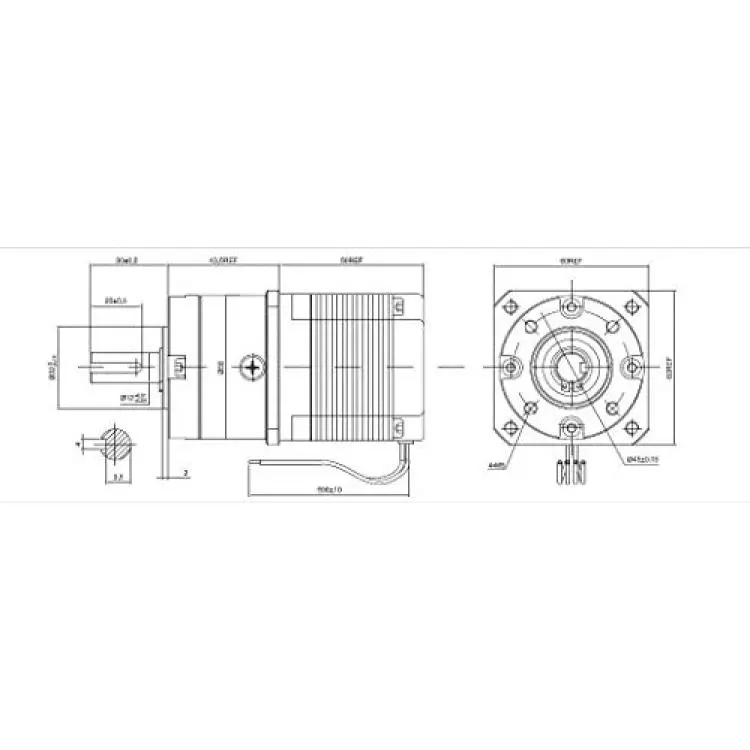

**Caractéristiques physiques**

* Taille du châssis : 60 x 60 mm
* Longueur du moteur : 56 mm
* Longueur du réducteur : 43,5 mm
* Diamètre de l'arbre : Ø12 mm
* Longueur de l'arbre : 30 mm
* Longueur de l'entrelac : 20 mm
* Largeur de l'entrelac : 4 mm
* Nombre de bornes : 4
* Longueur des bornes : 500 mm
* Poids : 1,3 kg

**Connexion :**

Noir(A+), Vert(A-), Rouge(B+), Bleu(B-)

**Avertissement :**

Assurez-vous que le moteur est connecté à un contrôleur de commande à courant constant ou à une commande à découpage avant de tester le moteur.
La connexion directe du moteur à une alimentation électrique détruira le moteur.
