Générateur de Signal Impulsionnel pour Contrôleur de Moteur Pas à Pas Régulateur de Vitesse

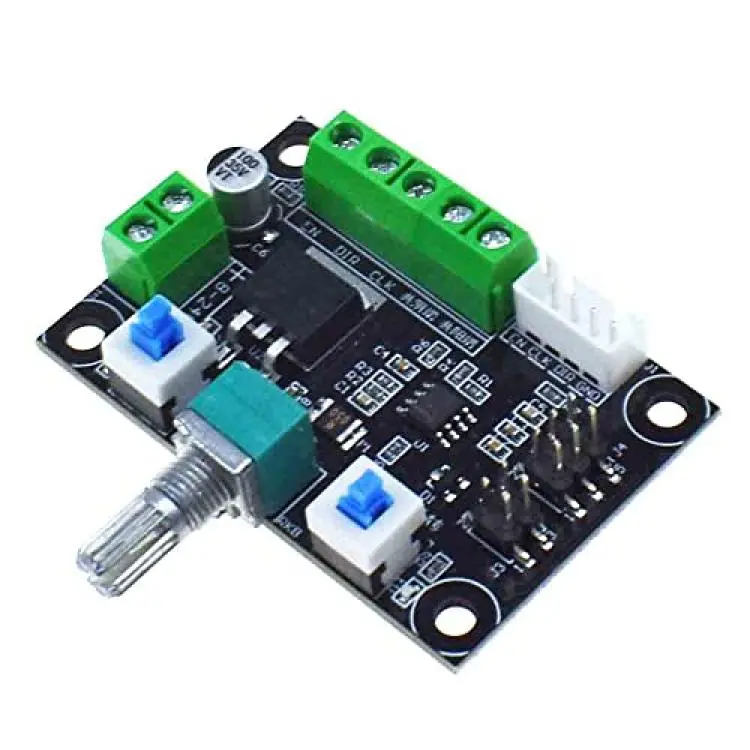

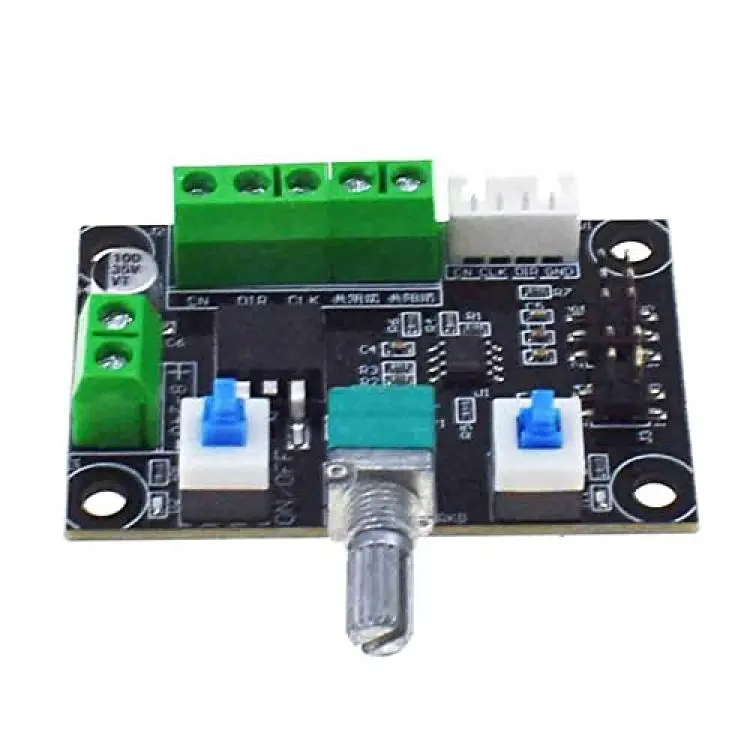

Module de Générateur de Signal de Contrôle :
1. Ce module est un module de génération d'impulsions, fournissant le signal de commande au pilote du moteur pas à pas. Pour contrôler le moteur pas à pas, il doit être équipé d'un pilote.
2. Ce contrôleur simple, combiné à un moteur pas à pas, un pilote de moteur pas à pas et une alimentation CC, peut former une plateforme de contrôle simple.
3. Le contrôleur possède un total de trois types de signaux à faible fréquence : élevé 5,4 kHz, moyen 540-16,6 kHz et bas 80-2,4 kHz, que vous pouvez sélectionner via des jumpers.
4. Il peut générer un signal d'impulsion, mais aussi un signal PWM, que vous pouvez choisir via des jumpers.
5. La fréquence mesurée : PUL et borne commune cathodique. Différents pilotes de moteurs pas à pas peuvent avoir des marquages différents.
EN=ENA=FREE
PUL=PULS=CLK
DIR=CW=CWW
Méthode de connexion cathode commune (B) :
EN+ PUL+ DIR+ se connectent ensemble à com+.
EN- se connecte EN
PUL- se connecte CLK
DIR- se connecte DIR
Méthode de connexion anode commune (B) :
EN- PUL- DIR- se connectent ensemble à com-.
EN+ se connecte EN
PUL+ se connecte CLK
DIR+ se connecte DIR
