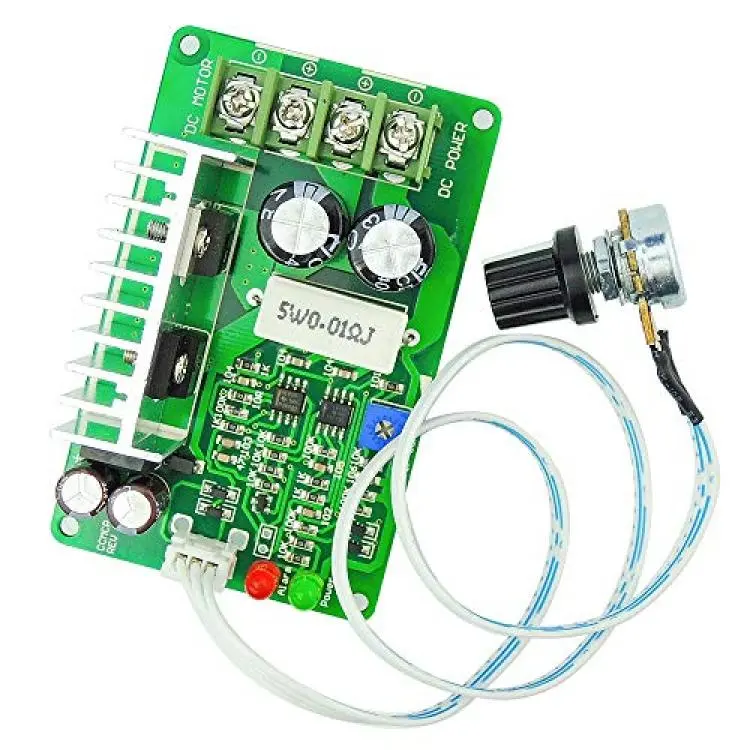

Module de limitation de courant 12V 24V DC pour Contrôle de Vitesse Moteur PWM CCMCP - Promotion !

Caractéristiques
Le régulateur de vitesse CC MCP contrôle la vitesse d’un moteur CC en ajustant la modulation d’impulsion à largeur d’impulsion (PWM).
Fournit une capacité de variation de vitesse lisse pour le moteur CC.
Limitation de courant réglable. La limite de courant peut être ajustée de 1A à 10A.
Inclut un LED d’alimentation et un LED d’alarme de protection contre la limite de courant.
La plage de tension d’alimentation de la vitesse est de DC12V-36V.
La plage de cycle de travail est de 0%-100%.
La fréquence de fonctionnement interne est de 21kHz.
La longueur du câble du potentiomètre est de 20cm.
Spécifications:
Taille de l’article : 3,4*2,1*1,1 pouces. Poids net : 2,5 onces.
Instructions de fonctionnement :
1. Connectez votre moteur CC (ou charge CC) aux bornes du moteur comme indiqué sur le schéma de câblage.
2. Connectez une tension de 6V à 28V CC au circuit en vous assurant de la polarité correcte de la connexion. Veuillez noter que la tension appliquée au moteur sera la tension d’alimentation appliquée au circuit. Il est recommandé d’ajouter un fusible de note approprié en ligne avec l’alimentation positive afin de protéger le circuit contre d’éventuels courts-circuits.
3. Vous pouvez maintenant contrôler la vitesse du moteur via un potentiomètre.
Un interrupteur d’inversion positif est utilisé pour contrôler la direction de vitesse du moteur. Et la position centrale de l’interrupteur d’inversion positive fera s’arrêter le moteur.
Notes importantes :
Instructions de fonctionnement :
Avant de tenter de câbler le contrôleur, assurez-vous que l’alimentation est éteinte.
AVIS : NE REVERSIBLE PAS POSITIF ET NÉGATIF DES CHARGES DE PUISSANCE. CAURERA ENDOMMAGER LE CONTRÔLEUR

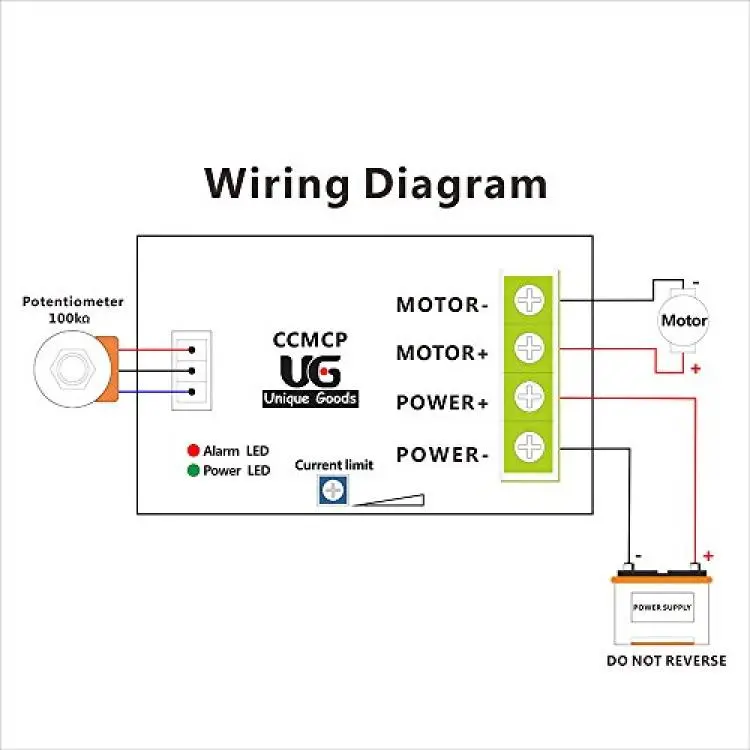

1. Connectez les fils selon le « schéma de câblage » (NO.4 photo).
2. Réglez la limite de courant comme vous en avez besoin. (La limite de courant d’usine est de 1A)
3. Allumez l’alimentation et ajustez le potentiomètre.
4. Le LED vert s’allume, l’alimentation est OK.
Ajustement de la limite de courant :
Lorsque le LED rouge d’alarme s’allume, le trim pot doit être réinitialisé comme suit :
1. Éteignez l’alimentation.
2. Réglez le trim pot jusqu’à ce que le courant maximal souhaité soit atteint.
3.
