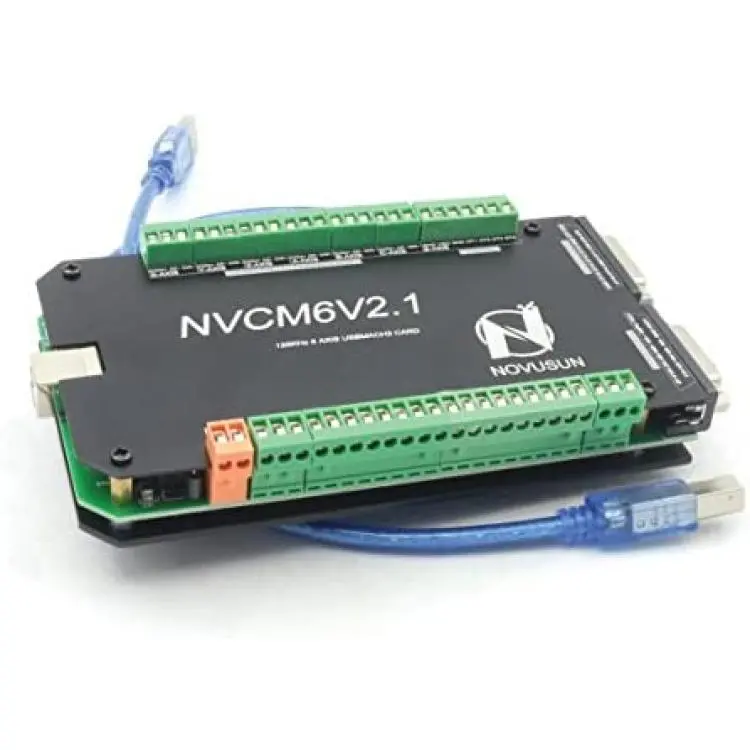

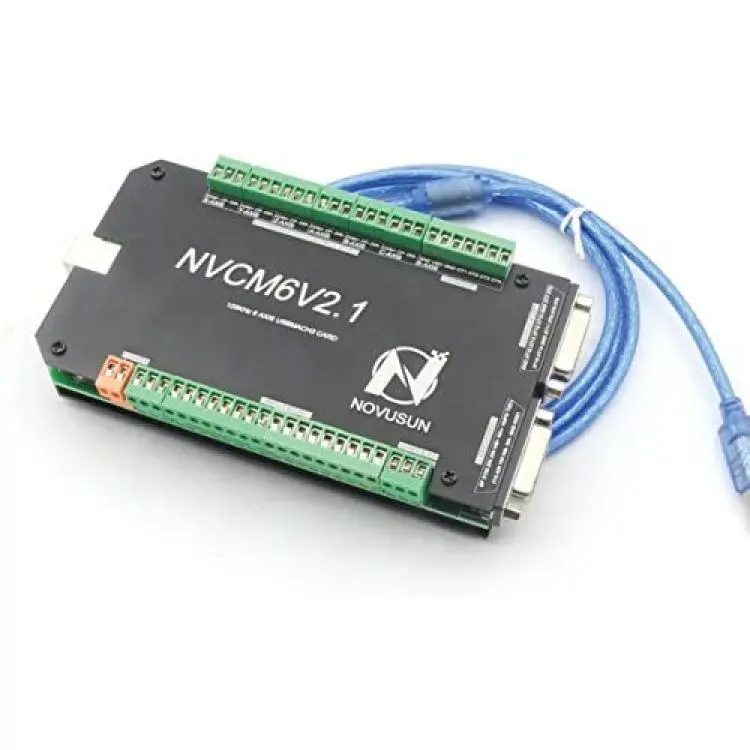

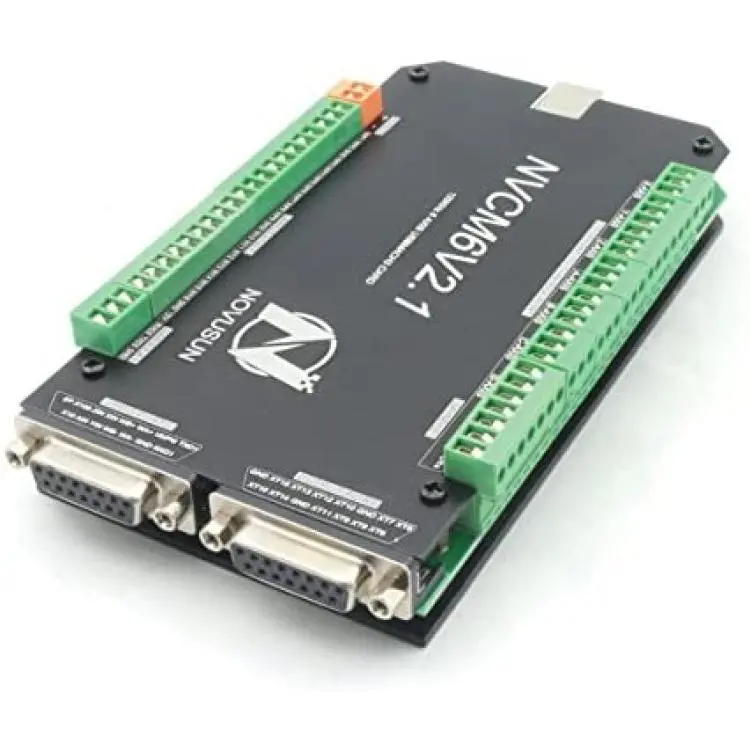

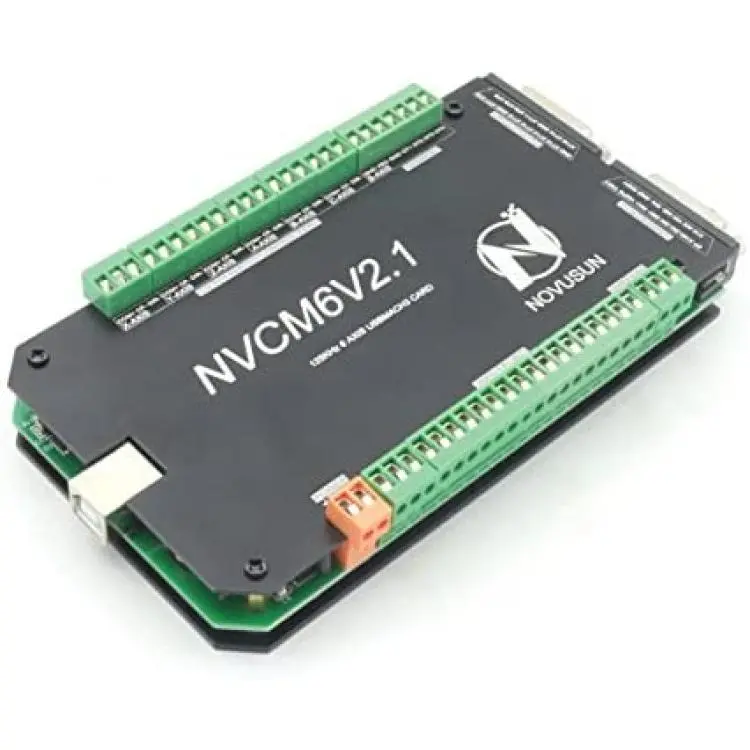

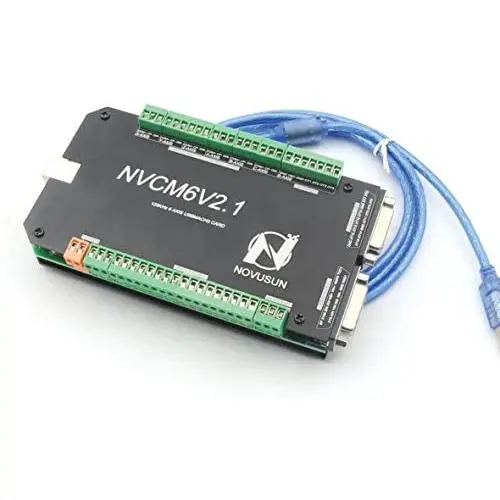

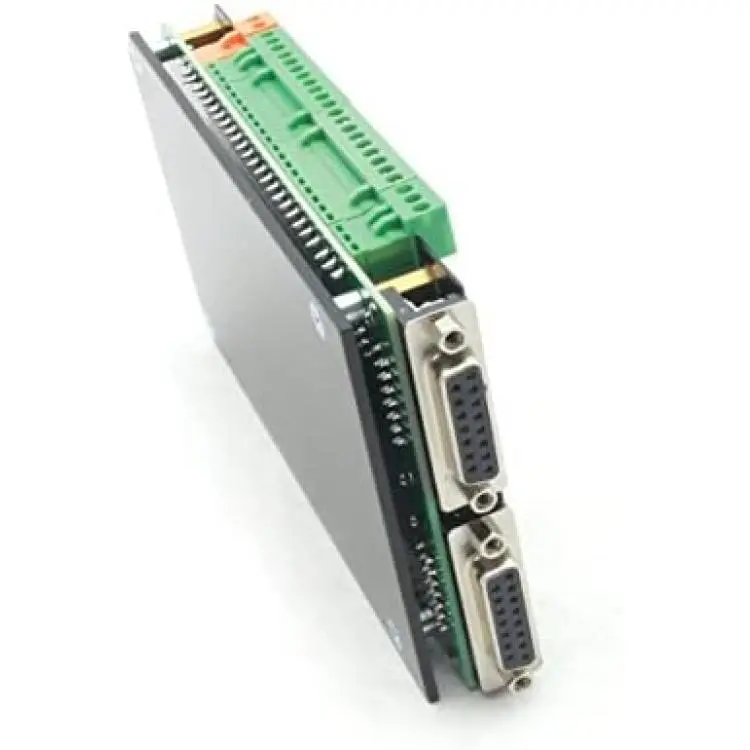

Carte de contrôle de mouvement de moteur pas à pas 6 axes 125KHz NVCM USB Mach3 Breakout Board avec interface USB pour contrôleur CNC, 12-32VDC pour moteur servo.

Novusun CNC est spécialisée dans l'industrie de contrôle numérique depuis 7 ans, se consacrant à la recherche, au développement et à la production de divers systèmes de contrôleurs CNC de haute qualité et fiable.

NVCM est le contrôleur de mouvement à 6 axes que nous avons conçu, qui a nécessité 2 ans de développement. Il est compatible avec le logiciel Mach3 et communique via une connexion USB.

Caractéristiques techniques

Comme illustré sur la figure, la connexion du contrôleur comprend une interface d'alimentation, une interface de connexion USB, une interface de sortie de commande des moteurs pas à pas/servos, une interface de sortie de commande de broche, une interface d'entrée d'arrêt d'urgence et de positionnement limité, ainsi que des interfaces d'entrée de réglage de la broche et de positionnement.

Connexion de 3 interrupteurs à proximité, câble marron pour connecter l'interrupteur à proximité à 12V, câble noir pour connecter le canal, câble bleu pour se connecter à GND1. Seul le commutateur à proximité NPN 3 lignes est pris en charge.

Connexion de 2 interrupteurs à proximité / commutateur à proximité ordinaire / dessin

Port de commande des moteurs pas à pas

Comme illustré sur la figure, le n° 8 correspond au port de commande des moteurs pas à pas à 6 axes. Chaque axe est défini par COM+/CP-/DIR- de gauche à droite.

Prise en charge de l'USB ;

16 interfaces d'entrée isolées photoélectriques ;

16 interfaces d'entrée isolées photoélectriques ;

1 port d'interface de sortie analogique de vitesse de broche (peut être modifié en sortie PWM) ;

Prise en charge maximale de systèmes de moteurs pas à pas à 6 axes, sortie à 125 KHz pour chaque axe ;

Puce de commande du mouvement ARM ;

L'appareil principal est une alimentation DC en entrée de 12 V à 32 V, le courant doit être supérieur à 1 A ;

Nous définissons l'interface de gauche comme suit : GND1 (Sortie GND), VSO (sortie de vitesse réglable en 0-10 V), OT1, OT2, OT3, OT4.

La connexion de la broche et de l'onduleur est montrée sur la figure. Si ACM et DCM sont fermés, il suffit de connecter un seul port.

La tension de sortie VSO réelle = 10 V * vitesse de réglage de la broche / vitesse maximale de la broche. Par exemple, si la vitesse maximale de la broche est de 24000, la vitesse de broche actuelle est S = 18000, la tension de sortie VSO = 10 * 18000 / 24000 = 7,5 V.

Port de réglage maximal de la vitesse de broche, ouvrez-le à partir de la configuration des paramètres du moteur. La vitesse de broche actuelle peut être définie par le module de réglage de la vitesse de broche S ou Mach 3.

FRO : Ajustement de l'avance : pendant le processus de fonctionnement, la valeur F est déjà définie et doit être ajustée pour ajuster la vitesse de l'avance actuelle, puis nous pouvons ajuster la valeur FRO pour la réaliser. SRO : Ajustement de la vitesse de broche : pendant le processus de fonctionnement, la valeur S est déjà définie et doit être ajustée pour ajuster la vitesse de broche actuelle, puis nous pouvons ajuster la valeur SRO pour la réaliser : La vitesse actuelle S# = vitesse de réglage S * SRO. SRJ : Ajustement de la vitesse manuel : pendant le processus de fonctionnement, la vitesse manuelle est déjà définie et doit être ajustée pour la vitesse actuelle, il est impossible de la fixer pendant qu'elle fonctionne, nous pouvons réviser la valeur SRJ pour la réaliser. La vitesse manuelle FS# = vitesse manuelle * SRJ. F : Avance, l'unité est mm/min. Par exemple F = 200, cela signifie que la commande de 2000 mm est exécutée par minute. S : Vitesse de broche. L'unité est rad/min. Par exemple S = 20000, cela signifie 20000 révolutions par minute. Axe X Coordonnée Axe Y Coordonnée Axe Z Coordonnée Axe A Coordonnée Axe B Coordonnée Axe C Coordonnée Mode prêt : Mode prêt. Dans ce mode, vous pouvez effectuer toutes les opérations, y compris le traitement ou la modification des valeurs ou le démarrage du mode 2. Réinitialisation : Réinitialisation du mode. Dans ce mode, toutes les opérations doivent être arrêtées. Étape : Mode de pas manuel. Chaque axe peut effectuer une opération de pas manuel dans ce mode. MPG : Mode MPG. Chaque axe peut effectuer une opération MPG dans ce mode.
