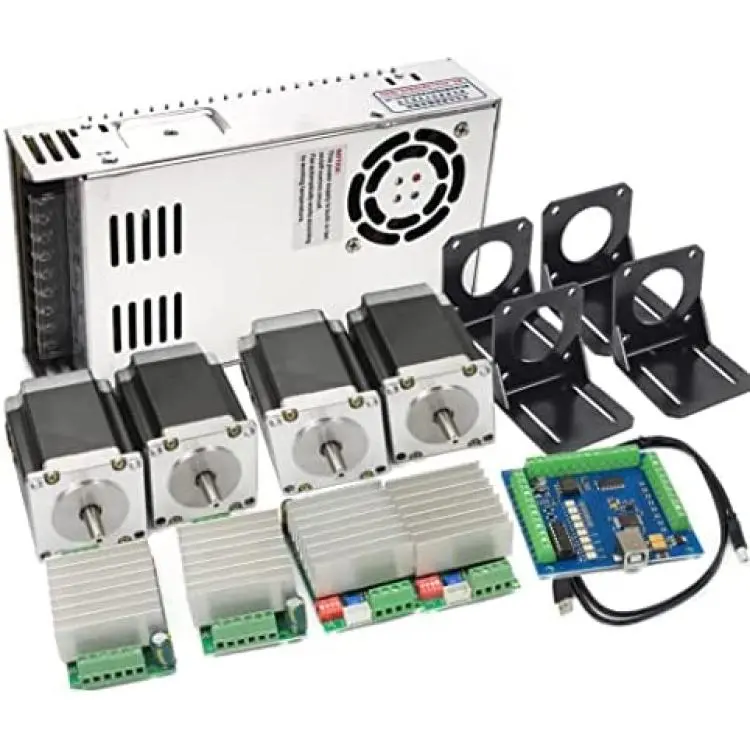

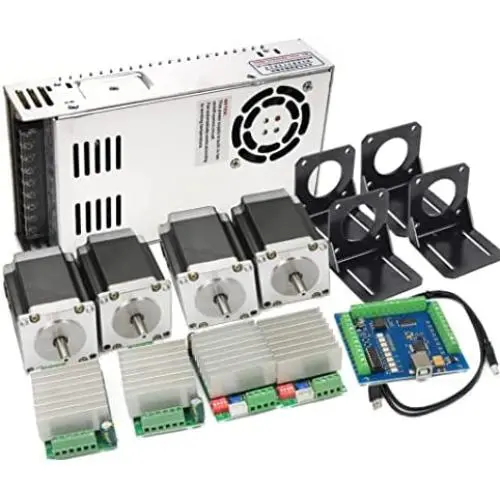

Kit Contrôleur CNC RATTMMOTOR 4 Axes avec Engrenages Nema23 57mm + Carte de Contrôle de Mouvement Mach3 + Carte USB Mach3 + Driver TB6600 + Alimentation 24V 350W
À propos de ce produit
*Moteur pas à pas Nema23 & Support : Angle d'étape : 1,8° ; Courant : 3,0A ; Couple de maintien : 180N.cm/18kg-cm 270 oz-in ; Arbre : arbre simple, diamètre 8mm.
*【TB6600 Driver】(1) Tension : DC 10V-45V ; Il est recommandé aux clients de ne pas dépasser 36VDC, sinon le circuit intégré risque de sursauter facilement ; (2) Il y a deux bornes d’entrée, les deux adoptant le mode anode commune.
*【Carte de contrôle de mouvement USB Mach3】 (1) Cette carte de mouvement USB ne nécessite aucune installation de pilote USB, Windows2000/XP/Windows7, elle peut directement l'identifier (Note : Ne prend pas en charge les systèmes Win8/win10/macOS !!!)
*(2) Liaison 4 axes, Fréquence maximale d'impulsions : 100 kHz, supporte la connexion de quatre drivers de moteurs pas à pas ou de servomoteurs ; (3) Sortie de signal : 0-10V, elle peut contrôler la vitesse du mandrin en utilisant le logiciel Mach3.
*【Alimentation Commutée DC】350W 24V; 0-14,5A; Plage de tension d'entrée CA : 115VAC/6,5A/50HZ--230VAC/3,4A/60HZ; Sélectionné par interrupteur.
Description
Cardinale de Contrôle de Mouvement USB pour CNC avec 3 x Moteurs Pas à Pas Nema23 et 1 x Driver TB6600
Cette carte USB de contrôle de mouvement ne nécessite pas d'installation de pilotes USB ; elle est directement identifiable.
Il est recommandé d'installer d'abord les interrupteurs limites et les interrupteurs d'arrêt d'urgence, et de les utiliser normalement.
Si vous n'êtes pas familier avec les produits et les fonctionnalités logicielles, assurez-vous que l'interrupteur d'alimentation de la machine est à votre disposition, vous pouvez l'éteindre rapidement.
La tension de fonctionnement est de DC 10V-45V. Il est recommandé d'utiliser un aliment électrique CC 24V pour l'alimentation. Le circuit intégré 6N137 à haute vitesse est utilisé pour assurer une vitesse élevée sans perte d'étape.
Le courant de sortie maximal en service est de : ±4,5A. Il convient aux moteurs bipolaires/quadripolaires/quadrupoles/hexapoles Nema23 de 42, 57, 86 dans la plage de 4,2 A.
Fonction de courant de yarı-courant automatique. Subdivisions : pas à pas complet, pas à pas demi, 1/4 pas, 1/8 pas, 1/16 pas, jusqu'à 16 subdivisions.
Il adopte la nouvelle puce originale de courant et de tension élevés TB6600HG, qui possède des circuits de mise hors tension à basse tension, de mise hors tension en cas de surchauffe et de protection contre les surintensités. Comparé à TB6560, il ajoute une protection contre les courts-circuits.
1. Il existe deux bornes d'entrée, les deux adoptant le mode d'entrée à anode positif commun. 2. Le niveau de l'impulsion d'entrée est de 5V, si c'est un impulsion de niveau de 12V, un résistor de 1K est requis, si c'est un impulsion de niveau de 24V, un résistor de 2,4K est requis. 3. Lorsque CLK reçoit des impulsions, le moteur tourne, et lorsqu'il n'y a pas d'impulsion, il entre automatiquement dans l'état de courant semi-réduit par défaut pour verrouiller le moteur. 4. Le moteur tourne dans le sens horaire lorsque CW est haute ou flottant, et inversement lorsque c'est bas. 5. Lorsque EN est haut ou flottant, il est en état de fonctionnement, et lorsqu'il est bas, il est en état hors ligne. 6. L'alimentation ne peut pas être connectée à l'envers, sinon le circuit intégré sera endommagé. Et le courant réglable ne doit pas dépasser le courant nominal du moteur. Il convient de noter que le schéma de câblage de la carte de contrôle de mouvement 4 axes ci-dessus est uniquement à titre d'exemple, si vous connectez cette carte et le driver TB6600, par exemple : les drivers "CLK-" connectés aux broches XP de la carte de contrôle, les drivers "CW-" connectés aux broches XD de la carte de contrôle, les drivers "5V" connectés aux broches 5V de la carte de contrôle. (La carte USB de contrôle Mach3 ne prend pas en charge la connexion EN- et EN+)
Sortie DC : 24V 0-14,5A
Stabilité de l'entrée : ±0,5%
Stabilité de la charge : ±0,5%
Plage de tension DC réglable : ±10%
Plage de tension CA d'entrée : 115VAC/6,5A/50HZ----230VAC/3,4A/60HZ; Sélectionné par interrupteur
Protection contre les surcharges : 105%-135% coupure de sortie, récupération automatique
Protection contre les surtensions : 115%-150% arrêt de la tension de sortie, redémarrage pour récupérer
Temps de montée/maintien/retard : 200ms/50ms/20ms/230VAC à pleine charge
Résistance de tenue aux surtensions : I/P-O/P : 1,5KvAC ; I/P-FG : 1,5KvAC ; O/P-FG : 1,5KvAC ; 1 minute
Résistance d'isolement : I/P-O/P ? I/P-FG ? O/P-FG : 500VDC/100M
Température de fonctionnement : -10°C +50°C
